LA CAÑONERA N°12




LA CAÑONERA NUMERO 12

Eran las cañoneras de Brown herederas de la idea del almirante español Barceló, pequeños barquichuelos de bordas muy bajas poco calado muy aptas para maniobrar en el Rio de La Plata, aparentemente destinados a ser pasto de las grandes naves, pero fue todo lo contrario; pequeños, agiles, movidos a remos durante el combate, muy bajos de borda, era difícil hacer puntería en ellos, eran como tábanos, siempre dispuestos a aprovechar la sorpresa y sacar un bocado al enemigo con su cañón de a 24 y o de a18;  el Gran Almirante supo utilizar esta ventaja, tripuladas por criollos muy bragados y dirigidos por el genial estratega hacían milagros con olor a pólvora.

Durante el combate de El Juncal la cañonera N° 12 comandada por el subteniente Henry Wilblood con un disparo afortunado de su cañón de a 24 lb sobre la goleta imperial Brasilera “Dos De Diciembre” que estaba arribando a Colonia cargada con 30 barriles de pólvora, la hizo volar en una nube horrorosa de fuego y humo, de sus 120 tripulantes sobrevivieron solamente 3.


                                                  CONSTRUCCIÓN DEL MODELO


CUADERNAS LISTAS PARA SER ARMADAS
RODA, QUILLA Y CODASTE CON ALEFRIZ TALLADO
PLANTILLAS PARA ARMAR CUADERNAS
COLOCACIÓN DEL DORMIDO DE BABOR
                                                 CON LOS BAOS YA INSTALADOS
                                                              LACUBIERCOLOCADA

 CORTANDO LOS ENCASTRES DE LOS BARRAGANETES, PREVIO PULIDO Y TEÑIDO DE LA CUBIERTA


                                               COLOCANDO LOS BARRAGANETES
COMIENZO COLOCACION DE LAS TRACAS DEL FORRO


LAS PRENSAS DE ALAMBRE, RUSTICAS PERO PRACTICAS Y LAS PINZAS PARA PELO




AHORA SOLO FALTA LA REGALA


LOS IMBORNALES, IMPRESCINDIBLES PARA DESCARGAR EL AGUA EMBARCADA

LA ULTIMA TRACA COLOCADA Y LA PINZA DE CURVAR MADERA, (CASERA)


 FORRANDO LA REGALA




CONSTRUYENDO LA TAPA DE REGALA

CON EL DURMIENTE PARA LAS BANCADAS COLOCADO Y LA ESCOTILLA DE BRAZOLAS


LAS TAPAS DE REGALA LISTAS PARA INSTALAR LUEGO DE PINTAR EL CASCO

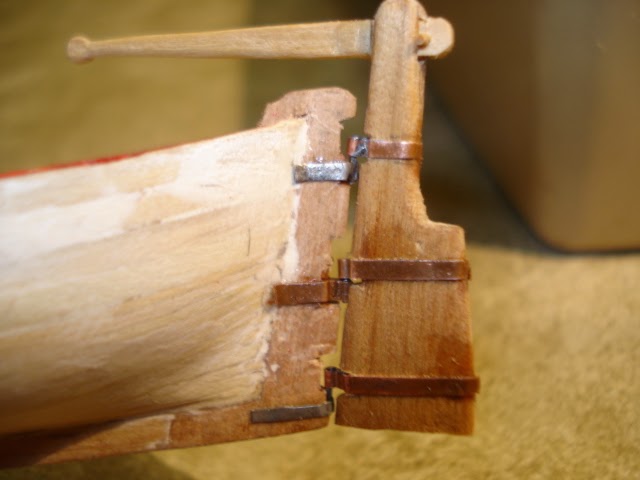

 EL TIMON CON SU BARRA

YA INSTALADO EN SUS GOZNES

 CONSTRUYENDO EL ENJARETADO DE LA ESCOTILLA


COLOCANDO LOS SEPARADORES

ENCOLANDO

COLA VINILICA REBAJADA CON AGUA


VOILA! LA ESCOTILLA CON SU ENJARETADO TERMINADA

EL INOFENSIVO CAÑON EN RETROCESO


PORTAESPIAS PARA EL CABO DEL ANCLA HECHOS DE QUEBRACHO

CUADERNALES PARA MANIOBRA DEL CAÑON

                                                          TORNEANDO LAS VIGOTAS

EL MAGNIFICO TORNO IMPORTADO DE SUIZA......

HERRAMIENTA PARA CALIBRAR EL DIAMETRO DE TORNEADO

HERRAMIENTA DE FORMA HECHA CON HOJA DE ACERO RAPIDO (MUY ECONOMICA)

TORNEANDO EL CANAL DE LA VIGOTA

CON SIERRA DE RELOJERO (CASERA), CORTANDO LA VIGOTA



 PERFORADORA DE BANCO MULTIFUNCION MADE IN CASA CON DISPOSITIVO DIVISOR PARA PERFORAR VIGOTAS



LA BARRA DIVISORA TIENE TRES POSICIONES QUE PERMITEN HACER LOS AGUJEROS PARA EL PASO DEL ACOLLADOR, POSICION UNO

POSICION DOS

TRES

CONSTRUYENDO LAS CORNAMUSAS

HARTO DE BUSCARLAS POR EL PISO, SOLUCIONE EL PROBLEMA CON UN CLIP Y UN HILO

LA CORNAMUSA TERMINADA

MASTIL Y BOTAVARA INSTALADOS

VISTIENDOLOS

RACAMENTO DE LA BOTAVARA

UN SISTEMA PRACTICO PARA ATAR LOS MOTONES: UNA "PINZA" DE QUEBRACHO NORMAL ABIERTA QUE SE CIERRA CON UNA ATADURA CORREDIZA

EL MOTÓN ATADO; LASTIMA QUE EL PICHICHO DE MI HIJO LA HIZO ASTILLAS


LA CAÑONERA VESTIDA

UN REMERO DE PAPEL PARA COMPROBAR LA ESCALA



EL BAUPRES CON LAS VIGOTASN DEL ESTAY

 CONSTRUCCIÓN DEL ANCLA
TRES PIEZAS BASICAS, MADERA DE PALO BLANCO

ARMADO CON AYUDA DEL CIANOACRILATO

CON EL MISMO ADHESIVO PEGUE LAS UÑAS DE PAPEL ESPAÑA

LAS DOS MITADES DEL CEPO

ANCLA CON SU CEPO


CABO DE ANCLA EN EL ARGANEO Y EL ORINQUE ATADO EN LACRUZ
        LOS REMOS

CON UNA VARILLA DE 2MM EN PINO PARANA O UNA MADERA SEMIDURA


TORNEADA ESCALONADA

HACER UNA CARA DE LA PALA CON CUTER Y LIJA


LUEGO LA OTRA, AFINAR Y PULIR


Y TENEMOS EL REMO TERMINADO

LAS CHILLERAS DONDE SE ESTIBABAN LAS BALAS






CON LA MUNICION PREDISPUESTA






DONDE SE OBSERVA EL BOYARIN DEL ANCLA Y EL ORINQUE DE RECUPERACIÓN



LA CAÑONERA TERMINADA, EN EL CONCURSO POR LOS 200 AÑOS DE LA ARA,
A LA ESPERA DE MEJORAS EN LOS PLANOS
